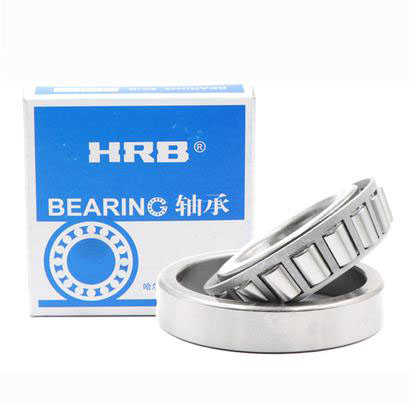

HRB圓錐滾子軸承

HRB圓錐滾子軸承的特點:

HRB圓錐滾子軸承可以分離，電內圈與滾子、保持架一起組成的組件和外圈可以分別，圓錐滾子軸承安裝。

滾子和滾道接觸處修正的接觸線可以減少應力集中。圓錐滾子軸承可以承受大的徑向載荷和軸向載荷。由

于圓錐滾子軸承只能傳遞單向軸向載荷，因此，為傳遞相反方向的軸向載荷就需要另一個與之對稱安裝的

圓錐滾子軸承。

帶傾斜角的滾道能使圓錐滾子軸承承受徑向和軸向的聯合負荷。外滾道和軸承中心線之間的角度越大，

承受軸向和徑向負荷比的能力就越大。滾子與滾道的線性接觸伸圓錐滾子軸承具有很大的承載能力。這一

特點和對徑向負荷、軸向負荷以及對這兩種聯合負荷的承受能力，使員錐子軸承在許多應用場合成為理

想的選擇。對給定的內徑，可以選用特輕活特重的截面以滿足不同負荷的要求。

HRB圓錐滾子軸承中用量最多的是單列圓錐滾子軸承。在轎車的前輪輪轂中，近年來也用上了小尺寸的雙

列圓錐滾子軸承。四列圓錐滾子種承用在大型冷、熱軋機等重型機器中。

HRB圓錐滾子軸承的分類:

單列圓錐滾子軸承有一個外圈，其內圈和一組錐形滾子由筐形保持架包羅成的一個內圈組件。外圈可

以和內圈組件分離，按照ISO圓錐漆干軸承外形尺寸標準的規定，任何一個標準型號的 圓錐滾子軸承外圈

或內圈組件應能和同型號外圈或內圈組件實現國際性互換。即同型號的外圈除外部尺寸、公差需符合

ISO492(GB307)規定外，內圈組件的圓錐角、組件錐體直徑等也必須符合互換的有關規定。

通常，單列圓錐滾子軸承外圈滾道的圓錐角在10°~19°之前，能夠同時承受軸承向載荷和徑向載荷的

聯合作用。錐角愈大，承受軸向載荷的能力也愈大。大圓錐角的軸承，后置代號加B，錐角在25°~29°之

間，它可承受較大的軸向載荷。另外，單列圓錐滾子軸承可以在安裝過程中調整游隙的大小。

雙列圓錐滾子軸承的外圈(或內圈)是一個整體。兩個內圈(或外圈)小端面相近，中間有隔圈，游

隙是靠隔圈的厚薄來調整的，也可用隔圈的厚薄來調整雙列圓錐滾子軸承的預過盈。

HRB圓錐滾子軸承的用途

HRB圓錐滾子軸承主要承受以徑向為主的徑、軸向聯合載荷。軸承承載能力取決于外圈的滾道角度，角度

越大承載能力越大。該類軸承屬分離型軸承，根據軸承中滾動體的列數分為單列、雙列和四列圓錐滾子軸

承。單列圓錐滾子軸承游隙需用戶在安裝時調整:雙列和四列圓錐滾子軸承游隨已在產品出廠時依據用戶

要求給定，不須用戶調整。

圓錐滾子軸承有圓錐形內圈和外圈滾道，圓錐滾子排列在兩者之間。所有圓錐表面的投影線都在軸承

軸線的同一點相聚。這種設計使圓錐滾子軸承特別適合承受復合(徑向與軸向)負荷。軸承的軸向負荷能

力大部分是由接觸角a決定的;角度越大，軸向負荷能力就越高。角度大小用計算系數e來表示;e值

越大，接觸角度越大，軸承承受軸向負荷的適用性就越大。

圓錐滾子軸承通常是分離型的，即由帶滾子與保持架組件的內圈組成的圓錐內圈組件可以與圓錐外圈
